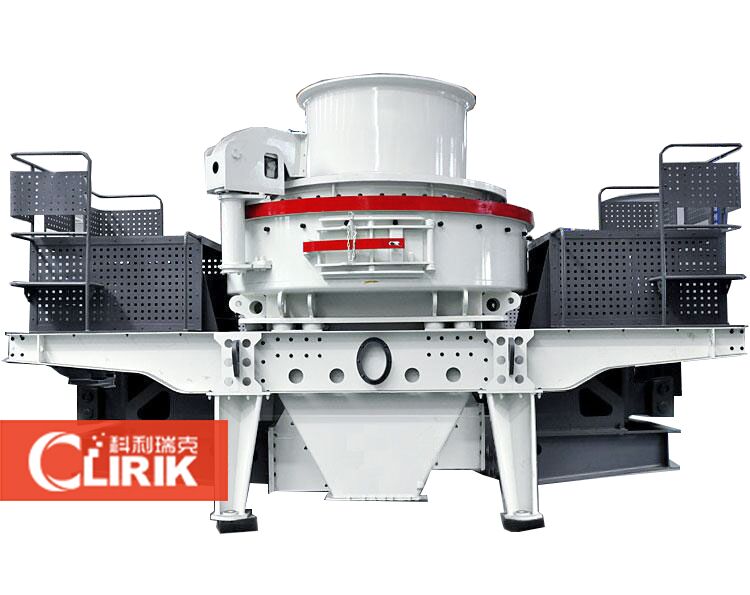

制砂機簡介

  VSI系列新型制砂機是在我公司多年研制、開發、生產礦山機械的基礎上，吸取國內外同類產品的先進技術開發的具有國際先進水平的新代節能、高效破碎機，其性能在各種礦石細碎設備中起著不可替代的作用。


中心進料伴隨瀑落料“石打石”工作原理。物料經過進料斗進入破碎機，經散料錐落到分料盤上,被分料盤分成兩部分。部分由分料盤中間進入高速旋轉的甩 輪，在甩輪中被迅速加速，然后高速從甩輪流道內拋射出去，首先同分料盤四周落下的另部分物料沖擊破碎，然后起沖擊到破碎腔的物料襯層上，被反彈后斜向 上沖擊到破碎腔頂部，改變方向向下運動，而從甩輪流道發射出的物料形成連續的料幕，這樣，塊物料在破碎腔中受到多次撞擊、摩擦和研磨作用而破碎。破碎后 的物料在重力作用下離開破碎腔進入下機殼卸料斗中卸料。破碎腔壁上安裝上下擊打護板,保護機殼不被沖擊磨損。其特征為物料在加速時靠甩輪加速，大約半數顆 粒在甩輪內獲得能量射出后與瀑落物料和襯層發生沖擊、摩擦或物料與物料作高速撞擊而破碎，這種方式即為“石打石”。
        中心進料伴隨瀑落料“石打鐵”工作原理。基本工作原理與中心進料伴隨瀑落料“石打石”相同。所不同的是“石打石”時破碎腔中安裝的是擊打護板，物料在 其周圍形成襯層，物料沖擊到物料襯層上破碎，而“石打鐵”時將下擊打護板換成周護板，物料直接沖擊到周護板上而破碎。
        完全中心進料“石打石”工作原理。基本工作原理與中心進料伴隨瀑落料 “石打石”相同。不同的是完全中心進料時將散料錐卸掉，物料全部從進料口直接落入分料盤中，經分料盤中間直接進入甩輪中。
        完全中心進料“石打鐵”工作原理。基本工作原理與中心進料伴隨瀑落料 “石打鐵”相同，而進料方式為完全中心進料。
        “石打石”適用于中硬以上磨蝕性大的物料破碎，如玄武巖等。破碎過程中從甩輪射出的物料與物料襯層發生沖擊而不與設備金屬元件直接接觸，減少鐵耗，從而減少維護保養時間。“石打石”工作情況下成品粒形好，含粉量稍多。
        “石打鐵”適用于中硬以下磨蝕性小的物料破碎，如石灰石等，“石打鐵”工作情況下破碎效率較高，周護板磨損費用也高，成品粒形稍差。

制砂機工作原理

1．處理量大、產量高—50-500t/h，與同等功率下的傳統設備相比，產量提高了30%而且穩定。

2．易損件消耗低—佳的破碎腔物料撞擊角度設計，與耐磨件的摩擦少，比傳統設備運行費用低30%，直接降低了設備的使用成本。

3．產品粒形優異—產品呈立方體，粒形好、級配合理、細度目數可調；特別適合人工制砂和石料整形，實踐證明比其他傳統設備制砂、整形效果提高30%。

4．液壓裝置、易于維護—液壓開蓋裝置，使破碎腔內部件檢修拆換方便快捷，縮短了停機時間，省時省力。

5．自動檢測、安全可靠—設置過振動顯示與報警裝置，如果設備發生不良運轉，可發出警告，使設備停止工作，達到保護機器的目的。

6．稀油潤滑、自動保養—德國原裝的稀油潤滑站，雙油泵互補保證供油，無油流、無油壓時自動停機；油液冷卻及加熱裝置確保軸承潤滑始終處于佳狀態。從而徹底解決軸承發熱等問題，使主軸軸承保持恒溫，延長維護周期和使用壽命。

7．安裝簡便、易于操作—設備重量輕、安裝方式多樣，可移動式安裝；安裝、維修和保養簡單，操作使用方便；旦明確具體的用途，VSI制沙機只需進行細微調整，便可限度地發揮其卓越的性能。

8．機多用、應用靈活—獨有的進料破碎結構，多種破碎腔型，可很方便的實現"石打石"和"石打鐵"的轉換，從而解決了機多用的難題。如果要改變VSI破碎機的應用，無需做大的調整，既可適應用戶的不同需求:人工制砂、碎石整形、磨蝕物料等。

9．國際品質保證—德國新技術工藝，先進的鉚接技術應用以及汽車工藝的外觀噴砂除銹處理和噴漆工藝應用，極大的提高了設備的內在質量和外觀品質。核心零部件均選用國際著名品牌（軸承采用高精度等級的TIMKEN滾動軸承），確保系統低故障率。

10．注重環保—制砂設備工作噪音小、無污染。獨特的空氣自循環系統，大大降低了外排風量，降低粉塵，利于環保。此外VSI制沙機預留并適合安裝多種規格的除塵設備。

   VSI系列新型制砂機是利用高速運動的物料相互自行破碎及物料之間的摩擦而粉碎。該設備不僅能夠碎石，而且可以對石子進行整形。根據物料的進料方式， 離心沖擊破碎機工作形式可分為完全中心進料和中心進料伴隨瀑落進料；根據物料的抗壓強度、磨蝕性，離心沖擊破碎機的工作形式可分為“石打石”和“石打鐵” 兩種破碎形式。所以離心沖擊破碎機的工作形式可分為四種：中心進料伴隨瀑落進料“石打石”和“石打鐵” ，完全中心進料“石打石”和“石打鐵” 。
